智能液體渦輪流量計說明書

發布者:admin   時間:2017-07-07 14:27:39

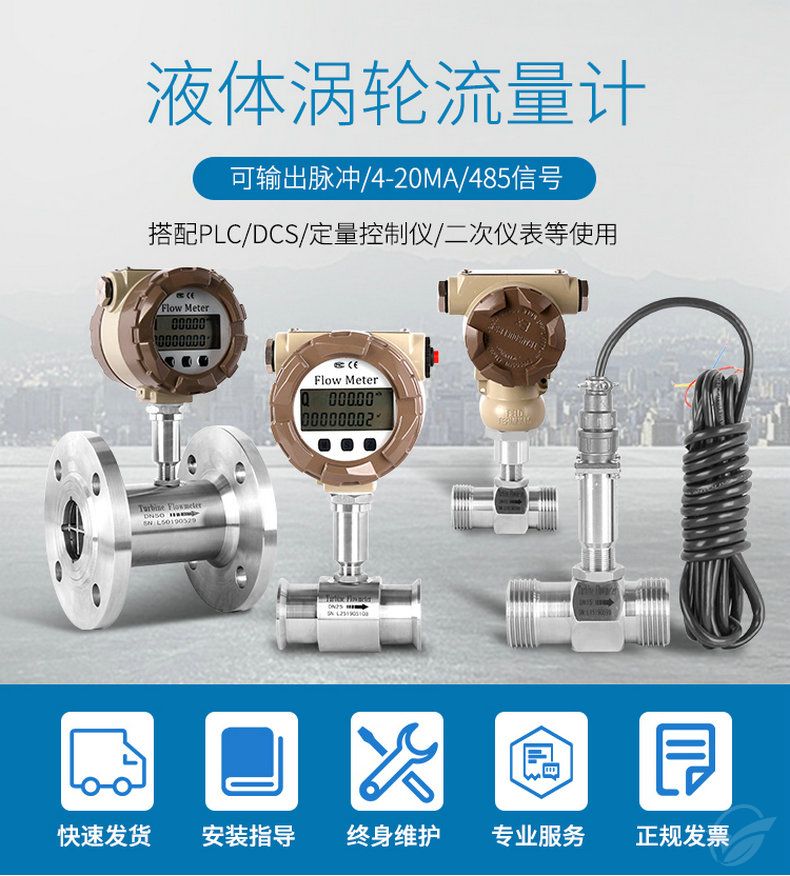

CYX-WL系列渦輪流量計是由渦輪流量傳感器與顯示儀表組成,是液體流量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域。
1.基本參數
測量介質 液體(水、純水、有機液、無機液等無纖維、顆粒雜質的液體)
執行標準 渦輪流量傳感器(JB/T9246-1999)
公稱通徑 DN4 -- DN200mm

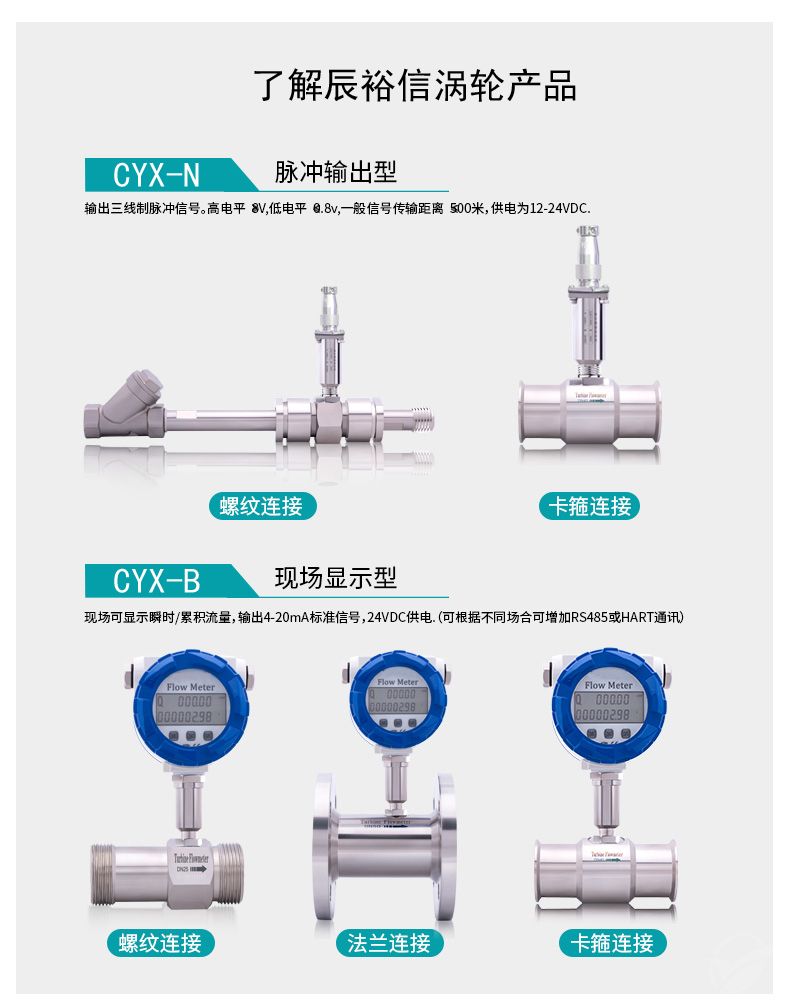

儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋、法蘭、卡箍型連接
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
介質粘度 小于5×10-6m2/s(大于5×10-6m2/s的液體,要對流量計進行實液標定后使用)
精度等級 ±1%R、±0.5%R、±0.2%R(需特制)
公稱壓力 1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它壓力等級協議供貨)
量程比 1:10;1:15;1:20

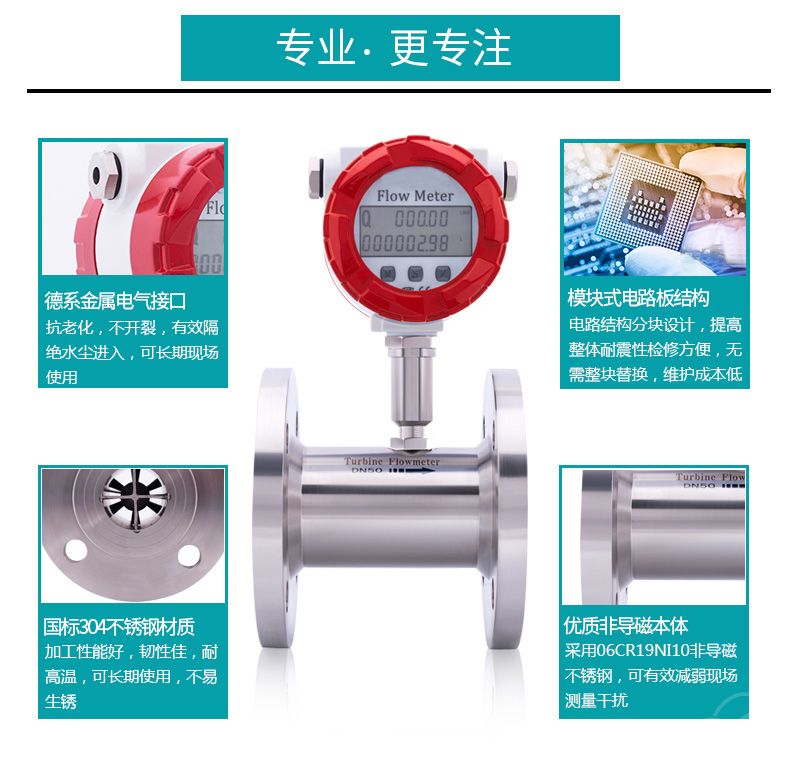

傳感器材質 304不銹鋼、316(L)不銹鋼等
使用條件 介質溫度:-20℃~+120℃       環境溫度:-20℃~+60℃
相對濕度:5%~90%             大氣壓力:86KPa~106KPa
信號輸出功能 脈沖信號、4~20mA信號
通訊輸出功能 RS485通訊、HART協議等
工作電源 A.外電源:+24VDC
B.內電源: 3.6V鋰電池
信號線接口 內螺紋M20×1.5
防爆等級 ExdIIBT6或ExdIICT4
防護等級 IP65或更高(可訂制)

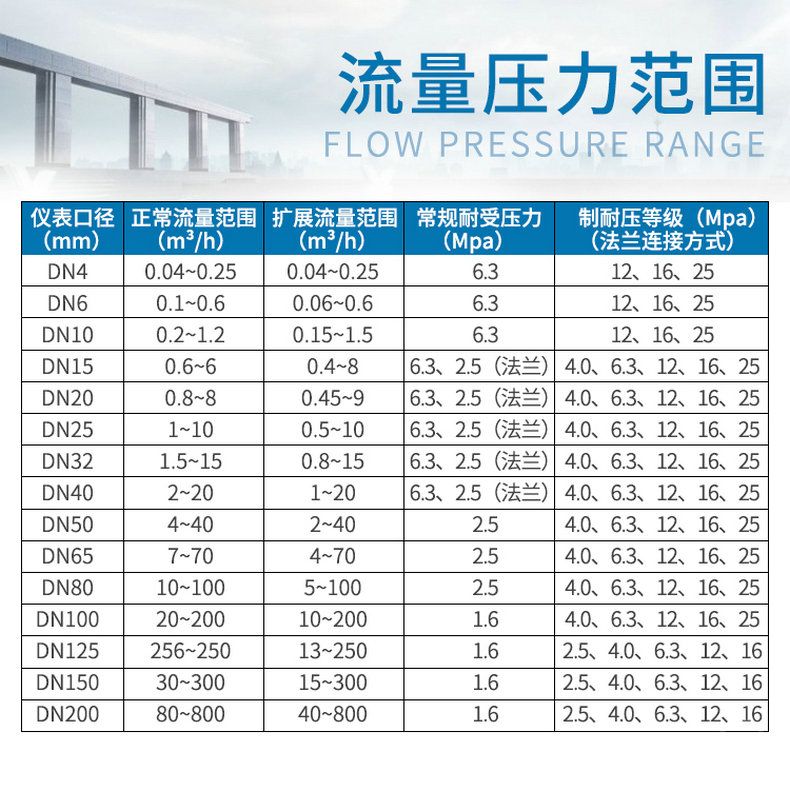

2.流量范圍及工作壓力
儀表口徑 正常流量范圍(m3/h) 擴展流量范圍(m3/h) 常規連接方式 特制耐壓等級(MPa)
(mm) 與耐壓等級 (法蘭夾裝)
DN 4 0.04~0.25 0.04~0.4 螺紋連接/6.3MPa 10、16、25
DN 6 0.1~0.6 0.06~0.6 螺紋連接/6.3MPa 10、16、25
DN 10 0.2~1.2 0.15~1.5 螺紋連接/6.3MPa 10、16、25
DN 15 0.6~6 0.4~8 螺紋連接/6.3MPa  4.0、6.3、10、16、25
法蘭連接/2.5MPa
DN 20 0.8~8 0.45~9 螺紋連接/6.3MPa  4.0、6.3、10、16、25
法蘭連接/2.5MPa
DN 25 1~10 0.5~10 螺紋連接/6.3MPa  4.0、6.3、10、16、25
法蘭連接/2.5MPa
DN 32 1.5~15 0.8~15 螺紋連接/6.3MPa  4.0、6.3、10、16、25
法蘭連接/2.5MPa
DN 40 2~20 1~20 螺紋連接/6.3MPa  4.0、6.3、10、16、25
法蘭連接/2.5MPa
DN 50 4~40 2~40 法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 65 7~70 4~70 法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 80 10~100 5~100 法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 100 20~200 10~200 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16、25
DN 125 25~250 13~250 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16
DN 150 30~300 15~300 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16
DN 200 80~800 40~800 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16
